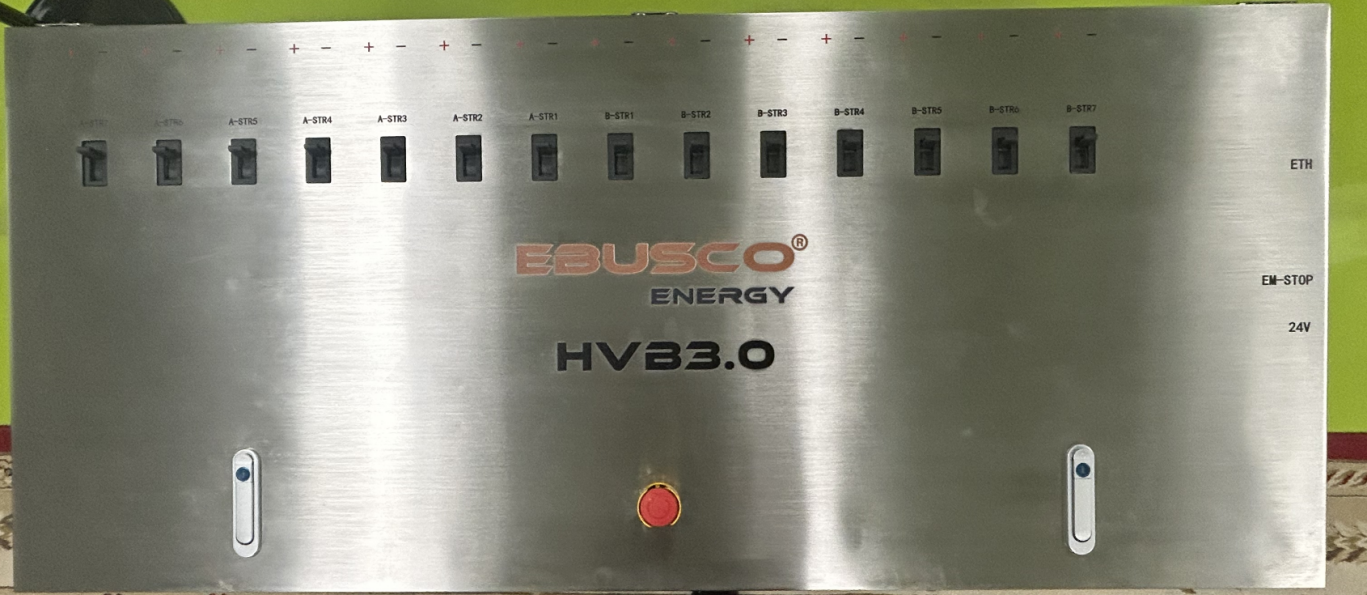

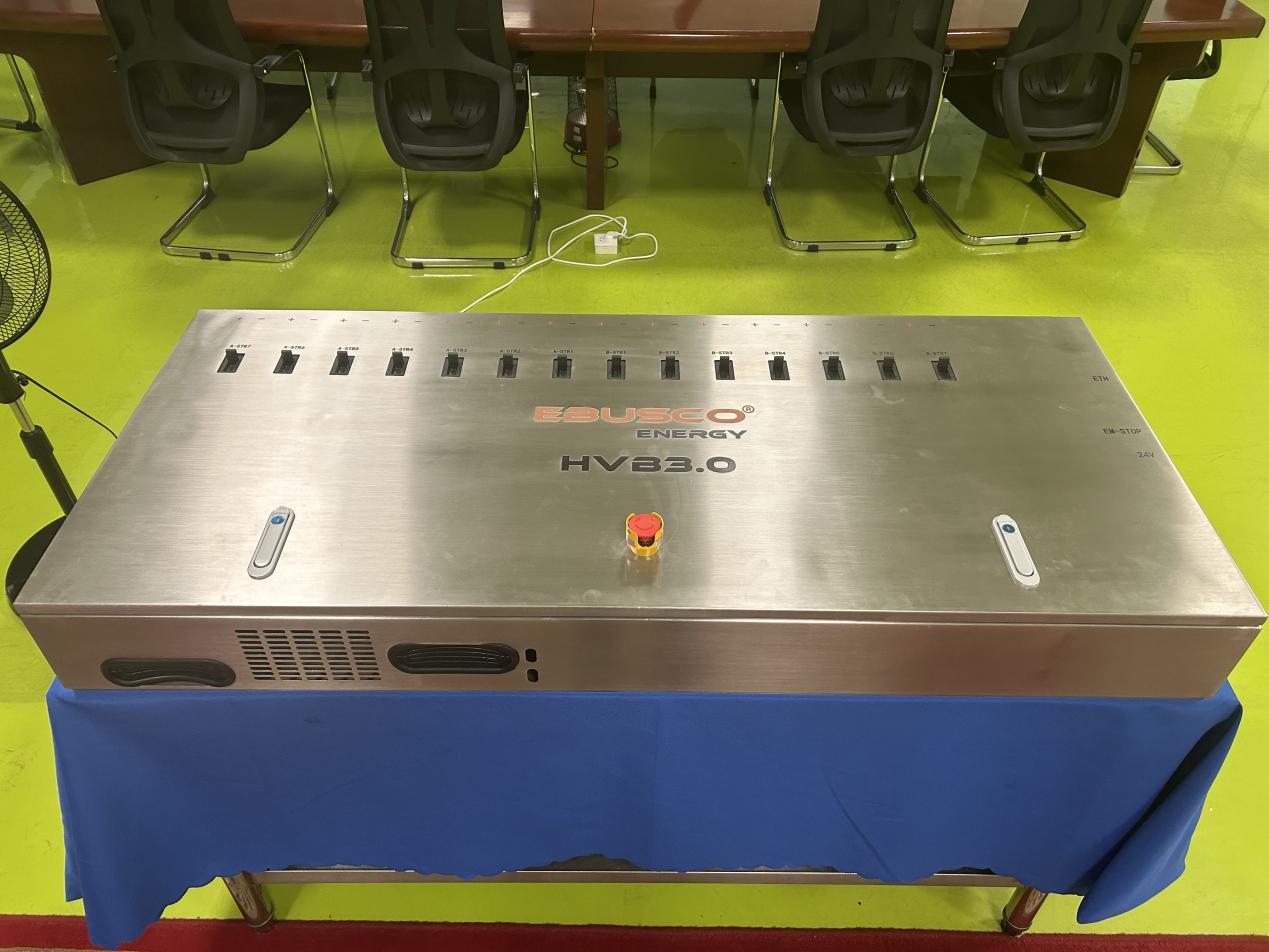

船用储能柜高压汇流箱
基本信息
认证
符合CE及IEC认证
产品特点
- 采用304不锈钢机箱设计，防腐性能好，能适应船用储能柜的使用环境；
- 集成了14簇电池的控制和保护功能，紧急状态下可实现14簇电池电源的一键关断，提高了可靠性和安全性；
- 高度集成化设计，比目前业界分散式的控制方式节省了大量的空间，节省储能柜设备舱的安装空间，更易于布局、安装和日常维护；
- 集成了14路空气开关+28路真空继电器+14路熔断器+14路电流传感器+480W×2 DC-DC+西门子IO模块+直流电流互感器2000A×1等；
- 采用了高速网络通讯接口，显著减少接插件的数量。
适用场景
用途
千吨级电动船用储能柜
规格参数
| No. | 类别 | 参数 |
|---|---|---|
| 1 | 型号 | YHKAM-HVB-14C |
| 2 | 集成簇数 | 14簇电池簇高压回路管理 |
| 3 | 安装方式 | 壁挂式安装 |
| 4 | 电压范围 | 600～876VDC |
| 5 | 尺寸（长×宽×高） | 1420mm×610mm×155mm |
| 6 | 重量 | ≤125kg |
| 7 | 额定电流 | 每簇持续电流200A，峰值电流250A（10s） |
| 8 | 接触器类型 | 高压直流正/负极接触器（耐压1500VDC） |
| 9 | 断路器规格 | 直流型壳断路器，分断能力20kA |
| 10 | 快速熔断器 | 分断时间≤1ms，分断能力50kA |
| 11 | 通信接口 | RS485（支持Modbus RTU协议） |
| 12 | 电压/电流监测 | 电压精度±0.2%，电流精度±0.5%（霍尔传感器） |
| 13 | 接触器响应时间 | ≤20ms（BMS指令触发至完全断开） |
| 14 | 过压保护阈值 | 可编程设置（默认110%额定电压） |
| 15 | 过流保护 | 分级保护：200A（持续）/250A（瞬时，1s） |
| 16 | 工作温度 | -25℃～+60℃ |
| 17 | 湿度范围 | 5%～95%（无凝露） |
| 18 | 材质 | 不锈钢（外壳），内部阻燃PC |
| 19 | 散热设计 | 强制风冷+散热风道 |
常见问题
- 这款高压汇流箱适用于哪些类型的船舶？
-
船用储能柜高压汇流箱专为特定类型的船舶设计：
- 适用于千吨级电动船用储能柜
- 符合CE及IEC认证
- 能适应船用储能柜的使用环境
产品具有广泛的适用性：
- 适用于各种内河货船和工程船
- 可用于电动货柜船的大容量储能系统
- 支持14簇电池簇高压回路管理
- 高压汇流箱有哪些主要特点？
-
高压汇流箱具有多项先进特点：
- 采用304不锈钢机箱设计，防腐性能好
- 集成了14簇电池的控制和保护功能
- 紧急状态下可实现14簇电池电源的一键关断，提高了可靠性和安全性
- 高度集成化设计，比目前业界分散式的控制方式节省了大量的空间
技术优势：
- 集成了14路空气开关+28路真空继电器+14路熔断器+14路电流传感器等关键组件
- 采用了高速网络通讯接口，显著减少接插件的数量
- 节省储能柜设备舱的安装空间，更易于布局、安装和日常维护
- 采用西门子IO模块和480W×2 DC-DC等高品质组件
- 高压汇流箱的电压和电流参数是多少？
-
高压汇流箱具有卓越的电压和电流参数：
- 电压范围为600～876VDC
- 每簇持续电流200A，峰值电流250A（10s）
- 接触器类型：高压直流正/负极接触器（耐压1500VDC）
- 断路器规格：直流型壳断路器，分断能力20kA
性能特点：
- 快速熔断器：分断时间≤1ms，分断能力50kA
- 电压/电流监测：电压精度±0.2%，电流精度±0.5%（霍尔传感器）
- 接触器响应时间：≤20ms（BMS指令触发至完全断开）
- 过流保护：分级保护：200A（持续）/250A（瞬时，1s）
- 为什么选择船用储能柜高压汇流箱？
-
选择我们的船用储能柜高压汇流箱有以下几个重要原因：
- 高可靠性设计 采用304不锈钢机箱设计，防腐性能好，适应海洋环境
- 安全保障 紧急状态下可实现14簇电池电源的一键关断，提高安全性
- 高度集成 高度集成化设计，节省大量安装空间
- 先进组件 集成多种关键组件如空气开关、真空继电器、熔断器等
- 高效通讯 采用高速网络通讯接口，显著减少接插件数量
- 国际认证 符合CE及IEC认证，确保产品质量
这些优势使我们的高压汇流箱成为船用储能系统的理想选择。
- 高压汇流箱在恶劣环境下的性能如何？
-
我们的高压汇流箱具有出色的环境适应性：
- 工作温度范围：-25℃～+60℃，适应各种气候条件
- 湿度范围：5%～95%（无凝露），适应高湿环境
- 采用304不锈钢机箱设计，具有良好的防腐性能
- 内部阻燃PC材料，提高安全性
产品还具备以下特点：
- 散热设计：强制风冷+散热风道，确保稳定运行
- 通信接口：RS485（支持Modbus RTU协议），便于系统集成
- 过压保护：可编程设置（默认110%额定电压）
- 尺寸紧凑：1420mm×610mm×155mm，重量≤125kg
这些特性确保了高压汇流箱在各种复杂环境下都能稳定可靠地运行。
